UASB三相分離器安裝連接及加工方式詳解



UASB（Upflow Anaerobic Sludge Bed/Blanket）反應器作為高效的厭氧生物處理技術核心設備，其性能***劣很***程度上取決于關鍵組件——三相分離器的設計與實施。本文將從專業角度系統解析該裝置的安裝連接要點、加工工藝及質量控制規范，為工程實踐提供技術指導。







 一、結構原理與功能定位

三相分離器承擔著氣（沼氣）、液（出水）、固（污泥）三者的動態平衡分離任務，主要包含以下功能模塊：

1. 集氣罩系統：采用倒錐形或穹***結構收集產生的生物氣體

2. 沉淀區設計：通過水流截面突擴實現泥水自然沉降

3. 導流裝置組合：包括斜板/管束構成的多層折流路徑

4. 配水均勻性構件：確保進料分布合理避免短流現象



典型結構參數范圍：

 組件名稱        常規尺寸參數                 材料選擇依據



 集氣穹***直徑    D=1.2~2.0m（視池體規模而定）  δ≥6mm不銹鋼板

 斜板間距        80120mm                      PVC/FRP復合材料

 導流墻高度      H=1.5~2.5m                    C30混凝土預制件

 二、精密安裝工藝流程

 （一）基礎預處理階段

1. 基準線校準：使用全站儀建立三維坐標系，誤差控制在±2mm內

2. 預埋件固定：采用M16膨脹螺栓矩陣式布置（間距≤300mm），做拉拔試驗驗證承載力≥5kN/點

3. 防腐處理：混凝土接觸面涂刷環氧煤瀝青涂料（厚度≥200μm）



 （二）核心部件吊裝就位

遵循“由下至上”原則分步實施：

1. 底部集氣總管對接：法蘭連接處使用雙道密封（金屬纏繞墊+聚四氟乙烯填料），扭矩值設定為80N·m

2. 斜板模組裝配：保持垂直度偏差＜1‰，相鄰板塊間隙均勻度±1mm

3. 循環水管銜接：采用承插式柔性接頭補償溫度變形量ΔL=α·ΔT·L(α=12×10??/℃)



 （三）系統聯動調試

執行階梯式測試方案：

 階段        流量(m³/h)  壓力(kPa)  監測指標                合格標準



 初步試水     設計值30%   —           無明顯滲漏              目測無水滴形成

 增壓試驗     設計值70%   50          結構變形量              Δδ≤總高的0.1%

 滿負荷運行   設計值100%  工作負壓    分離效率η≥95%          GB/T行業標準要求



 三、先進制造工藝體系

 （一）材料成型技術對比表

 工藝類型        適用部位          ***勢***性                           注意事項



 激光切割下料   不銹鋼構件       ±0.1mm高精度裁切，斷面光潔度Ra≤3.2μm  需氮氣保護防止氧化層剝落

 FRP模壓成型    耐腐蝕部件       整體無縫結構，耐化學腐蝕性能***異     樹脂含量控制在28%32%區間

 數控折彎加工   導流裝置框架     多軸聯動實現復雜曲面造型            回彈系數補償計算必要



 （二）焊接質量控制標準

關鍵焊縫實施X射線探傷檢測，執行NB/T47013標準：

 I類焊縫：100%RT檢測，評級不低于Ⅱ級

 II類焊縫：抽樣比例≥20%，允許少量Ⅲ級缺陷存在

焊后處理包括：

1. 應力消除退火（加熱至550±10℃，保溫2h緩冷）

2. 表面鈍化處理（硝酸溶液濃度8%~12%）



 四、***殊工況應對策略

針對運行中出現的常見問題制定解決方案：

 故障現象        根本原因分析              改進措施                                       預期效果



 跑泥現象頻發    上升流速超過臨界值v>1.2m/s  增設可調式溢流堰，***控制液位波動范圍≤±5cm   污泥流失率降低至＜5%

 氣泡夾帶嚴重    釋氣孔分布密度不足         加密微孔曝氣管路，開孔率提高至每平方米40個以上  氣泡直徑控制在3mm以下

 結垢堵塞問題    CaCO?沉積速率過高          定期酸洗維護（草酸濃度5%，浸泡時間4h）         通量恢復率＞90%



 五、全生命周期管理建議

建立數字化運維檔案，重點監控參數包括：

1. 進出水SS差值ΔSS＞80%時需啟動排泥程序

2. pH值穩定在6.8~7.2區間以保證***產甲烷活性

3. VFA/ALK比值維持在0.3~0.5范圍避免酸化風險

建議每季度進行聲波檢測，評估器壁厚度減薄情況，當剩余厚度小于設計值的85%時應安排加固修復。



 六、典型案例數據參考

某日處理量5000m³/d的食品加工廠廢水處理項目中：

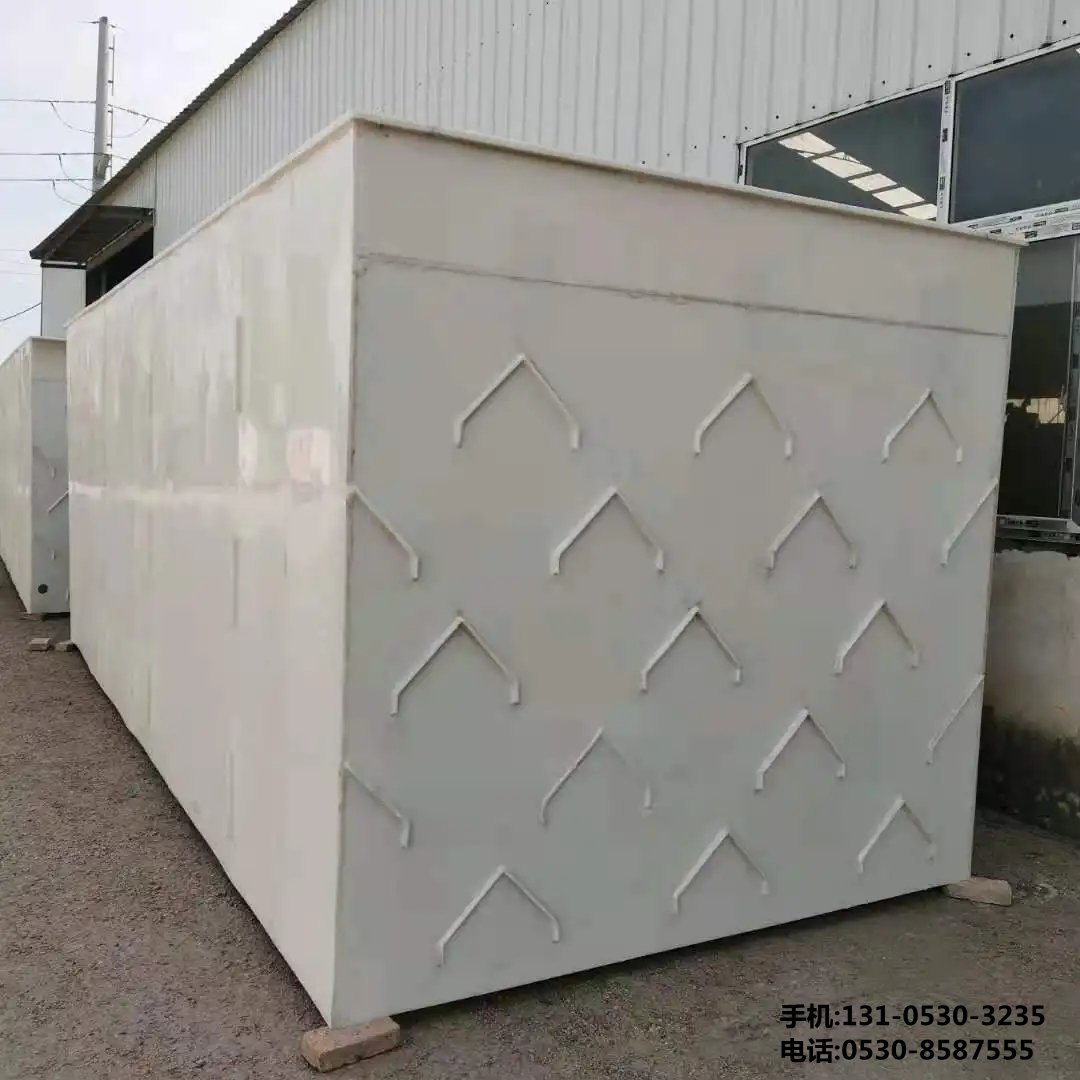

 采用模塊化預制三相分離器（單模塊尺寸3.6m×2.4m×4.2m）

 現場組裝耗時縮短至傳統方法的60%

 運行半年后檢測顯示：COD去除率達92%，沼氣產量穩定在0.45m³/kgBOD?

 年度維護成本較同類項目降低約35%



通過科學的結構設計、嚴謹?shù)氖┕す芾砗拖冗M(jìn)的制造工藝，UASB三相分離器可實現長期高效穩定運行。建議在項目實施前進行CFD模擬***化，結合水質***性定制個性化解決方案，同時加強施工過程監理和成品驗收檢測，確保系統達到設計性能指標。
