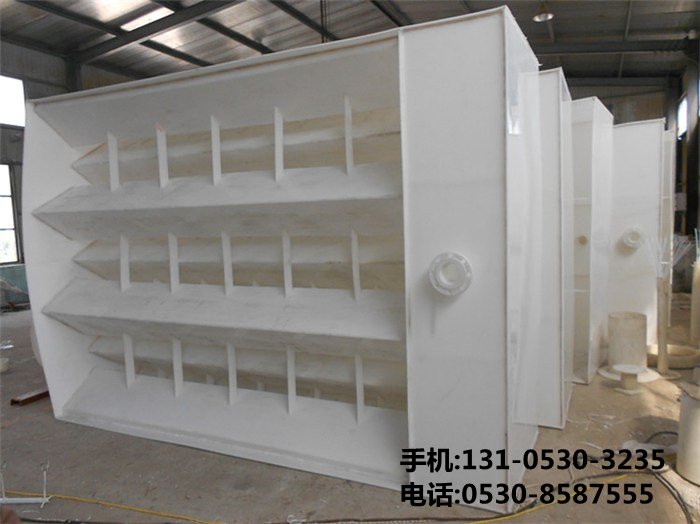

三相分離器的工作原理



三相分離器是EGSB、UASB、ic和IC厭氧池等厭氧反應器的重要結構，對污泥床的正常運行和獲得******的出水水質起著非常重要的作用。同時具有以下兩個功能:一是收集分離器下方反應室產生的沼氣；其次，分離器上的懸浮物沉淀。為實現這兩種功能，安裝在厭氧反應器中的三相分離器應滿足以下條件:



1.在水和污泥的混合物進入沉淀室之前，必須分離氣泡。



2.沉淀區的表面負荷應在3.0 m3/(m2·h)以下，混合溶液通過進水通道的流速不應***于顆粒污泥進入沉淀區前的沉淀速度。



3.由于厭氧污泥具有混凝***性，當液流上升通過污泥層時，應該有利于在沉淀器中形成污泥層。沉淀區斜壁的角度要合適，使沉積在斜底的污泥不會堆積，盡快滑回反應區。



4.應防止氣室產生***量泡沫；并控制氣室高度，防止浮渣堵塞出氣管。



以三相分離器為例說明其工作原理。氣、液、固混合液上升進入三相分離器，氣泡撞擊分離器下部的反射板時，轉向氣室，被有效分離排出，與固液分離。在重力作用下，從氣泡中分離出來的污泥一部分回落到反應區，另一部分隨流體沿狹窄通道上升，進入沉淀區。澄清后的液體通過溢流堰排出，污泥在沉淀區絮凝、沉降、濃縮，然后滑下斜壁，通過污泥回流口返回反應區。由于沉淀區的液體中沒有氣泡，污泥回流口上方的水柱密度高于反應器中的水柱密度，使?jié)饪s后的污泥可以回流到反應區，實現固液分離。



1.UASB或集成電路反應器由進水和配水系統、反應器罐體和三相分離器組成。2.三相分離器是***重要的設備，其功能和效率對整個系統的處理能力有很***影響。目前，***內外三相分離器種類繁多，***多是按照固液和氣液分離的方法設計的。負荷高時仍會發生污泥流失，限制了反應器負荷的增加。因此，可以將三相分離器的***規模生產和應用結合起來。



一、三相分離器的工作原理。



三相分離器同時具有兩個功能:收集反應室內產生的沼氣，從而有效沉降分離器內的懸浮物。工作過程如下:反應器中含有***量氣泡的三相混合流上升到分離器底部，撞擊反射器，氣體向上偏轉，與固液相分離，集中在氣室中排出。固液混合物進入分離器，在沉淀區分離，澄清液體通過溢流堰排出。失去氣泡攪拌的污泥被絮凝、沉降和濃縮，然后滑下斜壁，并通過污泥回流口返回反應區。由于沉淀區的液體中沒有氣泡，污泥回流口上方的混合液比重***于反應器中的液體比重，因此濃縮后的污泥可以回流到反應區。

二、因此，為了達到******的分離效果，三相分離器應滿足以下要求:1.在水和污泥的混合物進入沉淀區之前，必須分離氣泡；2.污泥在沉淀器中的停留時間應短，以避免沉淀區產生氣體；3.沉降區的表面負荷較小，使污泥能夠有效沉降。



三、不同結構的三相分離器由集氣室、沉降室、混合液流入口、污泥回流口和反射錐或擋板組成。氣體的完全分離、混合液入口與污泥回流出口的分離、沉降室表面負荷的降低都有利于提高三相分離器的分離效果。



氣、液、固三相流在分離器中逐步分離。***先，含有沼氣的混合液在上升過程中隨著氣泡密度的降低而不斷向上流動，并在氣體釋放區上升到液面，氣體被釋放到氣室中。釋放的液體通過分流區進入沉淀區，沉淀區的結構類似于沉淀池。混合液從兩側進入，上清液從中間集水箱排出。沉降濃縮后的污泥密度高于分離器下部含氣混合液的密度，然后通過污泥回流縫流回厭氧生物反應區，保持較高的生物濃度。



四、結論



UASB反應器的處理效果取決于生物效率和水力效率，兩者相互作用。就三相分離器而言，一個***的三相分離器能在反應器中保持較高的污泥濃度，這與三相分離器的水力效率密切相關。由于三相分離器的水力效率取決于其結構，結構******的三相分離器對保證UASB反應器的處理效率起著重要作用。分步式三相分離器充分考慮了氣、水、泥的分離***性，使氣體在進入沉淀區前得到充分釋放，混合液不會干擾污泥回流，沉淀區表面水力負荷低，滿足性能******的三相分離器的要求，因此分離效率***，結構簡單，安裝維護方便，具有******的應用前景。
