厭氧三相分離器的熱熔焊接流程

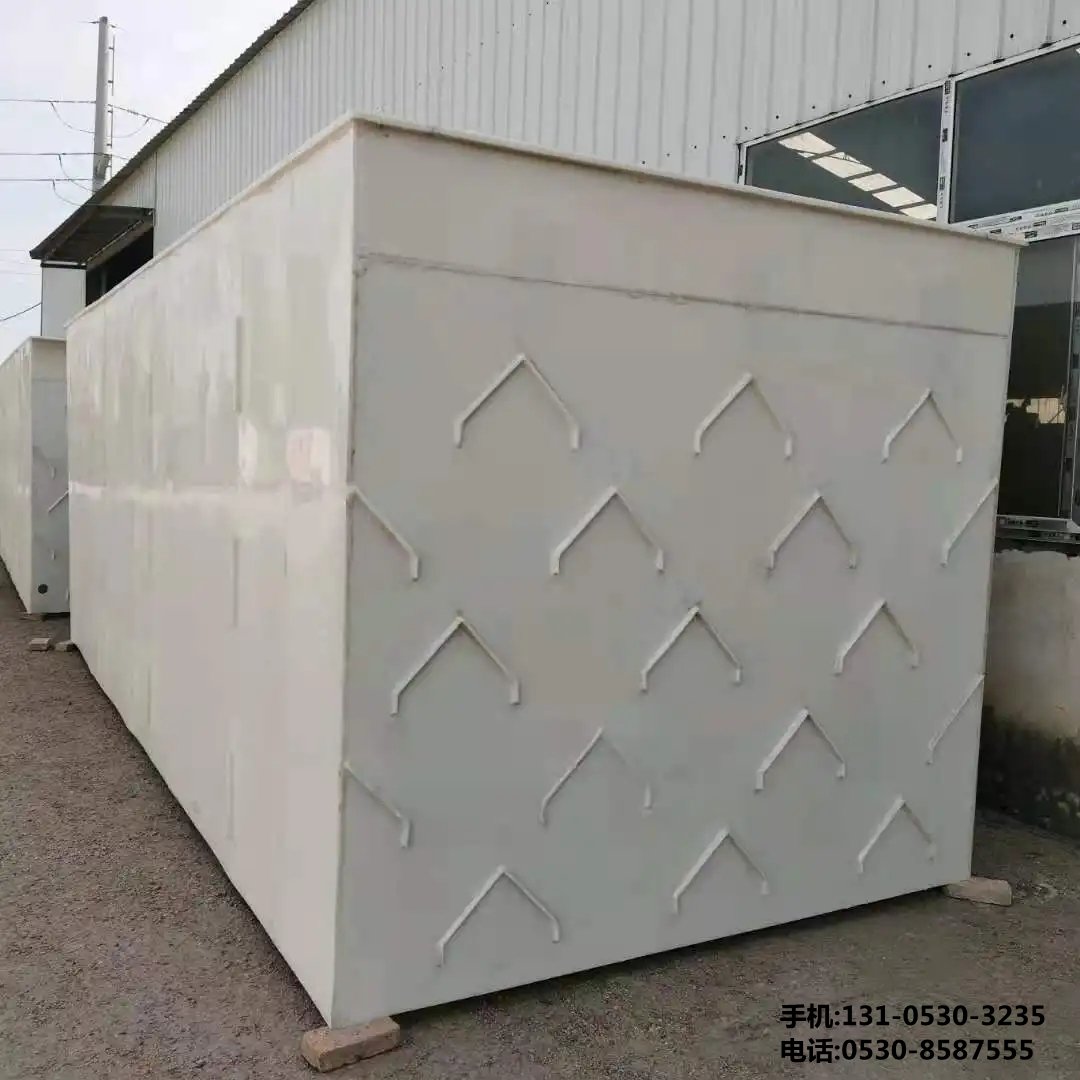

厭氧三相分離器是厭氧消化系統中的核心設備，主要用于實現氣、液、固三相的有效分離。其結構通常包括集氣室、沉淀區和污泥床等部分，材質多為不銹鋼或碳鋼內襯防腐材料。熱熔焊接作為該設備制造過程中的關鍵環節，直接影響其密封性、耐腐蝕性和使用壽命。以下是詳細的焊接流程及技術要點：



一、焊接前準備

材料檢查與預處理

   確認板材厚度符合設計要求（常見為8~20mm），表面無裂紋、銹蝕或油污。

   對焊接區域進行清潔處理，使用丙酮或酒精去除氧化層及雜質。

   根據材質選擇合適的焊條（如E308L不銹鋼焊條）或焊絲，并按規范烘干（如不銹鋼焊條需在250℃烘烤1小時）。



設備調試

   檢查熱熔焊接機狀態，確保加熱板溫度精度±5℃（例如PP材質需260±10℃，HDPE為220±10℃）。

   校準銑刀平面度，保證端面錯邊量≤1mm。



二、焊接操作步驟

端面銑削

   啟動銑刀對管材/管件端面進行垂直切削，直至出現連續卷屑，確保端面平整度誤差＜0.1mm。



加熱熔融

   將加熱板升溫至設定值后，插入兩待焊端面，施加0.15MPa壓力使其緊密接觸。

   觀察翻邊形成過程：當熔融料溢出形成均勻凸緣（寬度約1~2mm）時，記錄吸熱時間（如Φ1200mm管材需45秒）。



快速切換

   在3秒內移除加熱板，立即對接兩端面，施加0.2MPa冷卻壓力。

   保持軸向壓力至冷卻階段結束（通常需保壓15分鐘），防止縮徑變形。

三、關鍵質量控制點

參數監控

   每批次焊接需記錄溫度、壓力、時間曲線，對比標準工藝卡（示例如下）：

     | 管徑 | 加熱溫度(℃) | 吸熱時間 | 切換時間 | 冷卻壓力(MPa) |

     |----------|-------------|-------------|-------------|---------------|

     | 800      | 210         | 40          | ≤3          | 0.15          |



焊縫檢測

   外觀檢驗：焊縫翻邊對稱，無氣孔或焦化（允許深度＜壁厚10%）。

   無損檢測：對DN≥600mm焊縫進行10%射線探傷（RTⅡ級合格），或超聲波檢測（UTⅠ級）。

   力學試驗：每批次取試樣進行拉伸（≥母材強度90%）和彎曲（180°無裂紋）測試。



四、常見問題及解決措施

| 缺陷類型       | 可能原因                 | 解決方案                     |

|----------------|--------------------------|------------------------------|

| 未熔合         | 加熱不足或壓力過低       | 提高溫度5~10℃或增加壓力0.05MPa |

| 翻邊不對稱     | 端面錯位或夾具松動       | 重新銑削并加固定位裝置       |

| 內部氣孔       | 材料含水率超標           | 原料預干燥（濕度＜0.5%）     |



五、安全與環保要求

操作人員需穿戴防燙手套及護目鏡，作業區域配置干粉滅火器。

焊接廢氣通過移動式煙塵凈化器處理（過濾效率＞99%）。

廢棄焊條、銑削碎屑分類存放于金屬回收箱。



六、驗收標準

依據GB/T 228-2020《金屬材料拉伸試驗》和CJ/T 250-2018《建筑排水用高密度聚乙烯管材》，執行以下標準：

焊縫抗拉強度≥22MPa（HDPE材質）

系統試壓0.6MPa穩壓30分鐘無泄漏

粗糙度Ra≤1.6μm滿足防腐涂層附著要求



通過嚴格執行上述流程，可確保厭氧三相分離器焊接接頭達到IPS（工業管道標準）B級質量要求，有效保障其在污水處理工況下的長期穩定運行。
