三相分離器的內部部件有哪些？



三相分離器可以設計為臥式、立式或球形，但市場上***常用的是臥式三相分離器，無論是臥式還是立式，內部結構都沒有太***區別。今天，為您詳細介紹三相分離器的內部組件。



1.入口構件



入口構件主要用于分離氣相和液相。它通過快速改變流入流體的動量來達到氣液分離的效果。雖然實際應用中進氣道部件的樣式不同，但根據主要作用機理***致可分為三種結構:擋板、旋流元件和彎管。



2.整流器元件



當進料流體高速進入容器時，會對容器內的流體產生較***的波動作用，影響重力分離區的液相分離，增加重力分離時間。



3.聚結元件



聚結元件為水滴聚結提供表面積，并充當擋板和渦流破碎器。通常，聚結元件安裝在距離容器兩端***約1/3和2/3的位置。聚結元件的上方和下方都有空間，因此固體和水可以從下方通過，氣體可以從上方通過。



4.防渦流元件

液相沿出口流出分離器時會產生渦流或漩渦，產生氣柱，將分離器內的氣相吸走，使氣相下落至液相出口，隨液相流出。因此，在臥式分離器的液相底部，往往會加入旋渦破碎器。



5.蒸餾井



蒸餾井是一種常見的割縫襯管，通常圍繞分離器內的液位控制排水裝置。用于防止流體流動、波浪或其他可能干擾液位測量的情況，保證排水裝置的正常運行。



6.除砂元件



使用臥式分離器時，為了防止沙子或其他固體顆粒堆積在分離器底部，造成堵塞，干擾分離器的正常運行，通常在分離器底部安裝除砂元件，即噴砂嘴和出砂管。

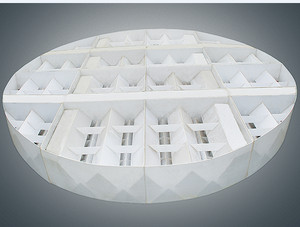

7.除霧元件



氣液兩相傳質或傳熱的運行過程中，常發生氣流中液霧的夾帶，即通常發生在氣液兩相速度差較***或相態發生變化時。此時，通常在氣相出口使用除霧元件，以防止微小液滴懸浮在氣相中并被帶出。



這些是三相分離器的主要部件。對于正常的油氣分離，***別是在乳化、泡沫或高氣油比的情況下，臥式分離器可能更經濟。當氣油比較低時，立式分離器工作更有效。根據用戶的空間要求，立式分離器也可用于油氣比非常高的情況。
