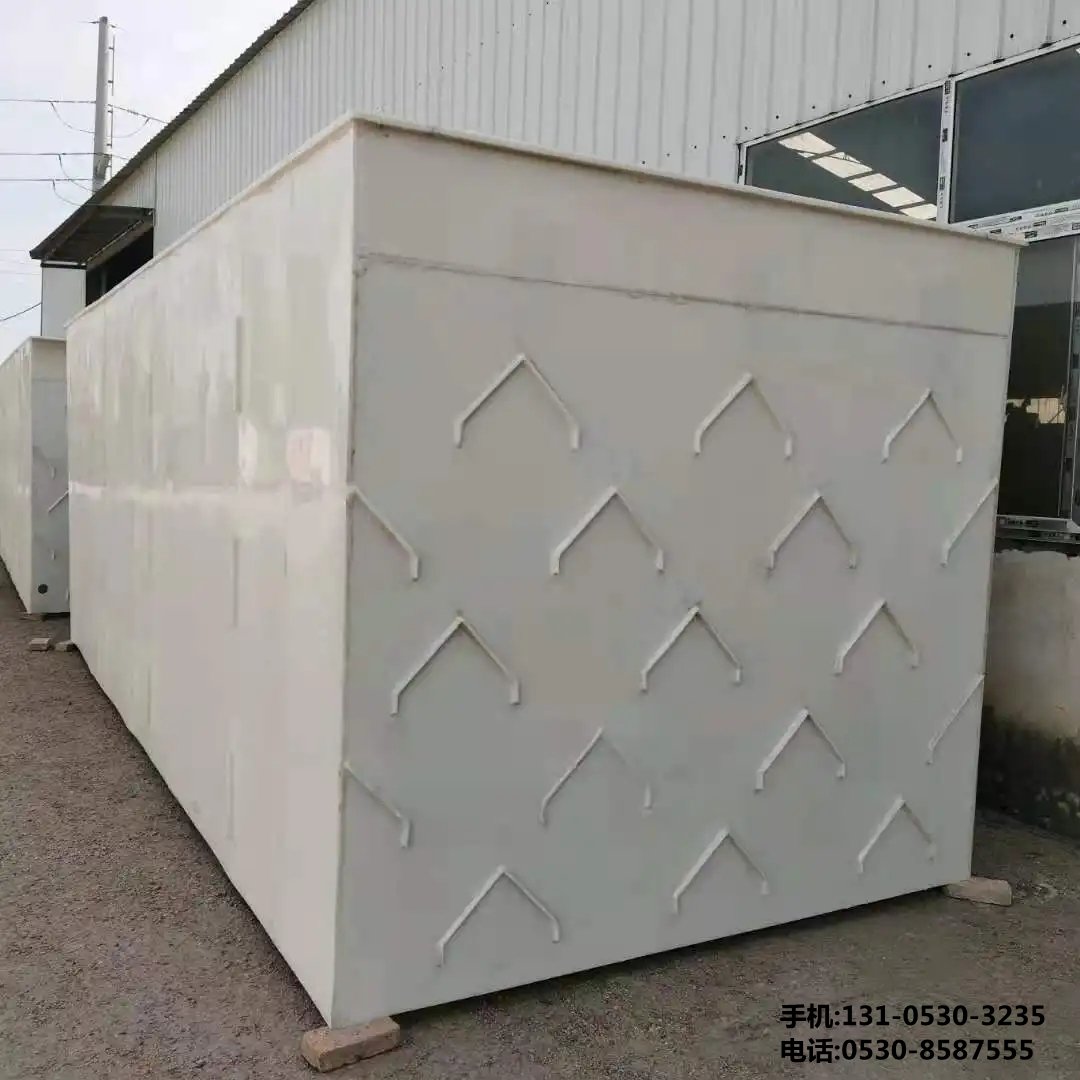

UASB三相分離器工業化性能及辨別方法





升流式厭氧污泥床（UASB）反應器作為高效處理高濃度有機廢水的核心技術裝備，其核心組件——三相分離器的設計與運行效能直接決定了整個系統的成敗。該裝置需同時完成氣、液、固三相的有效分離與循環利用，既要保障沼氣收集純度，又要實現污泥回流和出水水質穩定。本文將從工業化應用場景出發，系統解析其性能指標體系，并建立科學的辨別方法框架。



 一、UASB三相分離器的工業化性能***征



1. 分離效率維度

    氣體回收率：***質分離器可實現≥98%的沼氣捕獲率，通過集氣罩弧度***化與導流板角度設計減少氣泡夾帶。工業級產品通常配備動態密封裝置應對壓力波動。

    污泥截留能力：采用斜板或管束結構的沉淀區可將顆粒污泥保留率控制在95%以上，配套自動排泥閥防止死角堆積。例如IC反應器中的改進型設計可使VSS去除效率提升至85%。

    水力負荷適應性：模塊化組合結構支持5~20m³/(m²·h)的處理強度跨度，通過多級折流板實現不同工況下的穩定分層。



2. 工藝協同性能

    布水均勻性：旋流式進水分配器配合反射錐體，使上升流速偏差控制在±0.1m/s內，避免短流路徑導致分離失效。

    循環倍數調節：智能型分離器可通過電動執行機構動態調整循環比（通常維持在1:3~1:5），適應水質波動時的緩沖需求。

    抗沖擊負荷能力：內置緩沖容積區可承受瞬時流量突變±30%，配套應急旁路系統保障極端條件下的安全運行。



3. 材質與耐久性

    主體采用SUS304不銹鋼經固溶處理，表面粗糙度Ra≤1.6μm以降低生物膜附著風險。關鍵部位如集氣管采用雙相鋼2205增強抗點蝕性能。

    防腐涂層系統包含環氧底漆+聚氨酯面漆復合結構，鹽霧試驗壽命超過3000小時。



4. 能耗經濟性指標

    典型運行功耗低于0.05kW·h/m³廢水，較傳統沉淀池節能70%以上。維護周期可達8000工作小時，主要耗材僅為密封圈更換件。



 二、科學辨別方法體系構建



 （一）設計參數驗證法

 序號  核查項目                 合格標準                           檢測工具



 1     沉淀區表面積負荷         <1.5m³/(m²·h)                      CAD圖紙測算

 2     集氣罩開口角度           45°±5°（相對于水平面）             三維建模仿真分析

 3     縫隙流速                1.8~2.2m/s                         PIV粒子成像測速儀

 4     水封高度                ≥***產氣壓力+500Pa余量            U型管壓力計校準



 （二）材料真實性檢測技術

1. 光譜分析法：使用手持式XRF合金分析儀快速篩查不銹鋼牌號，重點檢測Cr、Ni元素含量是否符合SUS304標準（≥18%Cr/8%Ni）。

2. 微觀組織觀察：金相顯微鏡下檢驗晶間腐蝕傾向，合格品應呈現均勻奧氏體組織結構，無δ鐵素體析出相。

3. 鹽霧加速試驗：按ASTM B117標準進行中性鹽霧測試，連續噴霧96小時后腐蝕失重應<1g/m²。



 （三）動態模擬測試方案

搭建縮微試驗平臺（幾何相似比1:10），注入人工配水（COD=5000mg/L，SS=2000mg/L），連續運行72小時監測：

 進出水TSS差值ΔTSS＞85%為合格

 沼氣中CH?含量＞65vol%且H?S＜200ppm

 污泥沉降曲線符合Modified Richards模型R²>0.95



 （四）現場診斷技巧

1. 目視檢查要點：觀察是否有以下異?，F(xiàn)象：

    集氣管道冷凝水積聚（提示保溫缺失）

    沉淀區表面浮渣層厚度超過5mm（反映水力超載）

    焊縫處出現應力腐蝕裂紋（用磁粉探傷儀確認）

2. 聽診判斷：正常運行時應聽到持續均勻的“沙沙”氣流聲，若出現間歇性爆鳴聲則可能存在氣室泄漏。

 三、典型故障模式與對策庫

 故障現象                根本原因                   解決方案                           預防措施



 跑泥嚴重               沉淀區容積不足/配水短路   增設導流筒+調整布水孔徑           定期校核污泥濃度計校準值

 沼氣帶液               除霧器堵塞/氣壓突降       脈沖反沖洗系統聯動改造            安裝壓差變送器實時監控

 分離效率衰減           生物膜過度生長             在線清洗刷架+次氯酸鈉抑菌策略     控制HRT在12~18小時***區間

 金屬疲勞損傷           振動頻率共振               增加加強筋改變固有頻率            FEA模態分析***化結構設計



 結語

UASB三相分離器的選型與評估需要建立多維度的評價體系，既要關注靜態設計參數的理論合理性，更要通過動態測試驗證實際運行效果。建議采用“設計審查→材料溯源→性能測試→工況模擬”四位一體的認證流程，結合全生命周期成本分析進行綜合決策。對于已投運設備，應建立基于***數據的趨勢預警機制，運用SCADA系統實時監測分離效率、壓降曲線等關鍵指標，實現從被動維修到預測性維護的轉變。
